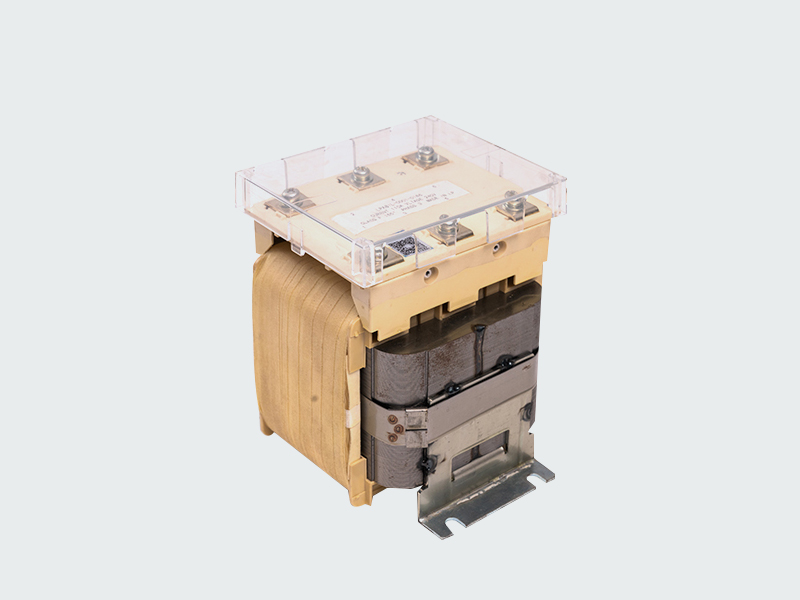

出线电抗器配套在变频器和电机之间使用，变频器和电机连接的电
缆线较长时需要添加只出线电抗器，可以提高功率因数，降低电机的绝缘材料的温升，滤除电缆中谐波干扰，提高电机的使用寿命。
降压电机的噪音，降低涡流耗
降低输入高次谐汉波
用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命保护变频器内部的功率开关器件
压降：2%~1%
额定工作电压：660v/380v/50Hz
抗电强度：铁芯-绕组2500VAC/50Hz/10mA/60s无飞弧击穿； 绝缘电阻：铁芯-绕组1000VDC，绝缘值≧100M瓯
电抗器噪音：小于35dB（与电抗器水平点1米测试） 温升：小于60K
产品执行标准：IEC289:1987电抗器
GB1094.6-2011电抗器（eqvIEC289-1987)
规格型号 | 适配功率(KW) | 额定电流(A) | 电流感 (MH) | 绝缘等级 | 外形尺寸(mm)L×H×D | 安装尺寸(mm)K×E | 孔径 |
LPDCL-6 | 0.75(1.5) | 6 | 10.6 | F.H | 100×95×115 | 785×75 | 5 |
LPDCL-10 | 2.2 | 10 | 6.37 | F.H | 100×95×115 | 785×75 | 5 |
LPDCL-10 | 3.7(4.0) | 10 | 6.37 | F.H | 100×95×115 | 785×75 | 5 |
LPDCL-15 | 5.5 | 15 | 4.25 | F.H | 100×95×115 | 785×75 | 5 |
LPDCL-20 | 7.5 | 20 | 3.18 | F.H | 140×140×170 | 65×70 | 6 |
LPDCL-30 | 11 | 30 | 2.12 | F.H | 140×140×170 | 65×70 | 6 |
LPOCL-40 | 15 | 40 | 1.6 | F.H | 140×140×170 | 65×70 | 6 |
LPDCL-50 | 18.5 | 50 | 1.27 | F.H | 140×140×170 | 65×70 | 6 |
LPDCL-60 | 22 | 60 | 1.08 | F.H | 140×140×170 | 65×70 | 6 |
LPDCL-80 | 30 | 80 | 0.79 | F.H | 140×160×170 | 65×85 | 8 |
LPDCL-110 | 37 | 110 | 0.56 | F.H | 140×160×170 | 65×85 | 8 |
LPDCL-120 | 45 | 120 | 0.53 | F.H | 140×160×170 | 65×85 | 8 |
LPDCL-150 | 55 | 150 | 0.42 | F.H | 180×190×210 | 70×110 | 8 |
LPDCL-200 | 75 | 200 | 0.32 | F.H | 180×190×210 | 70×110 | 8 |
LPDCL-250 | 93 | 250 | 0.25 | F.H | 180×185×260 | 70×110 | 8 |
LPDCL-280 | 110 | 280 | 0.22 | F.H | 180×180×260 | 70×110 | 10 |
LPDCL-300 | 132 | 300 | 0.21 | F.H | 180×185×260 | 70×110 | 10 |
LPDCL-400 | 160 | 400 | 0.16 | F.H | 200×200×230 | 70×120 | 10 |
LPDCL-450 | 187 | 450 | 0.14 | F.H | 220×200×290 | 90×125 | 10 |
LPDCL-500 | 200（220） | 500 | 0.12 | F.H | 220×200×290 | 90×125 | 10 |
LPDCL-600 | 250（280） | 600 | 0.11 | F.H | 230×230×290 | 90×130 | 10 |
LPDCL-800 | 315 | 800 | 0.08 | F.H | 230×250×290 | 90×130 | 10 |
LPDCL-1000 | 400 | 1000 | 0.063 | F.H | 240×270×350 | 150×130 | 10 |
