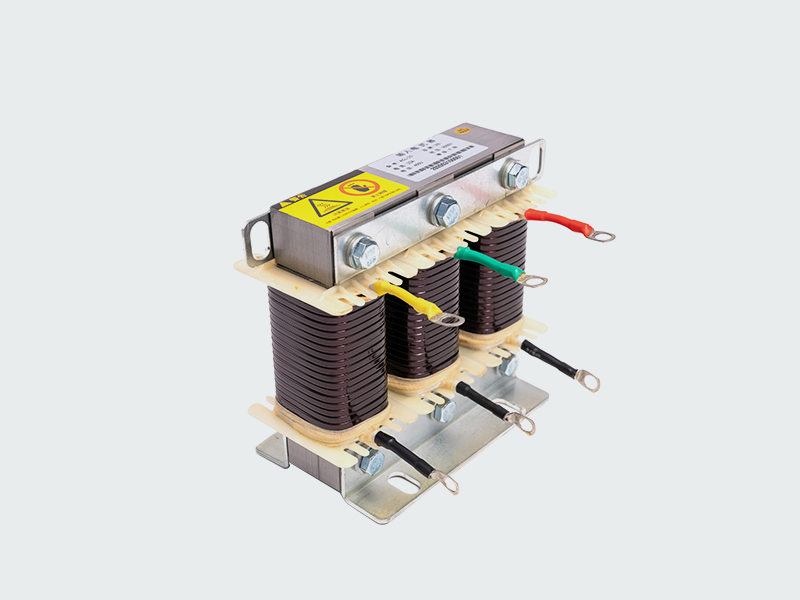

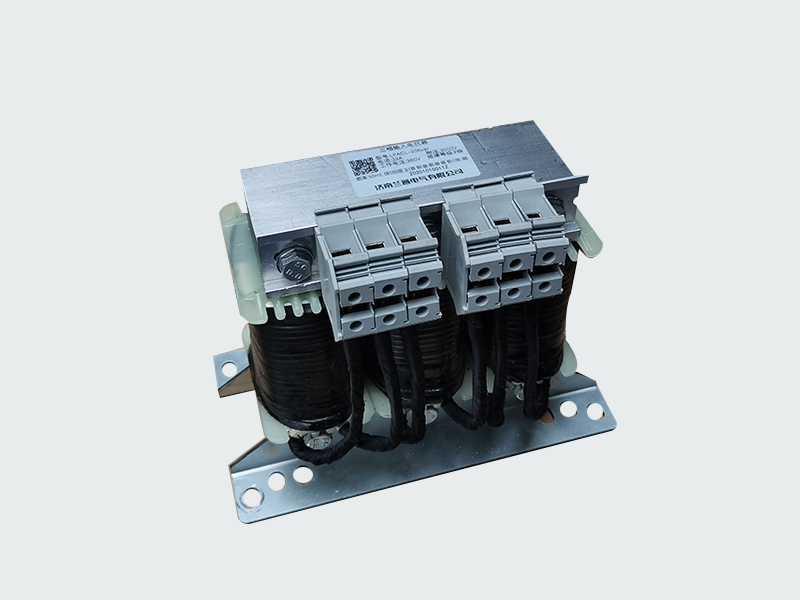

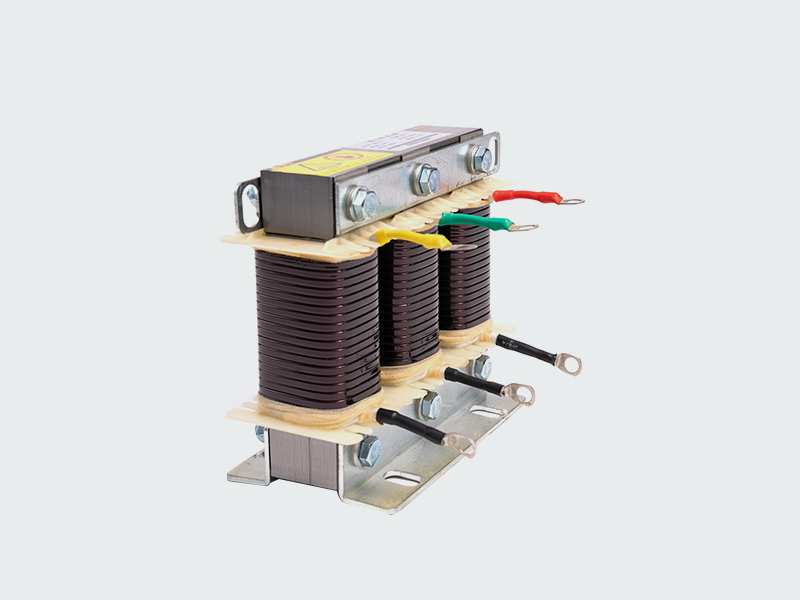

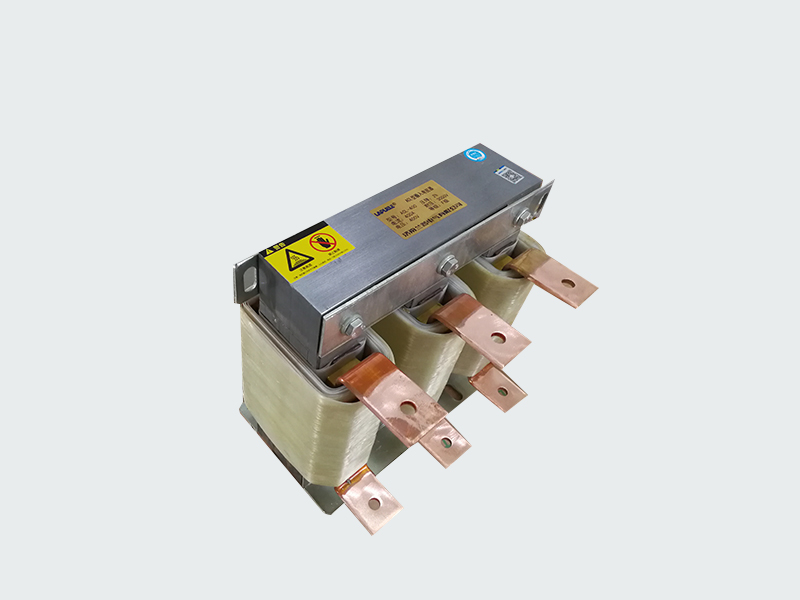

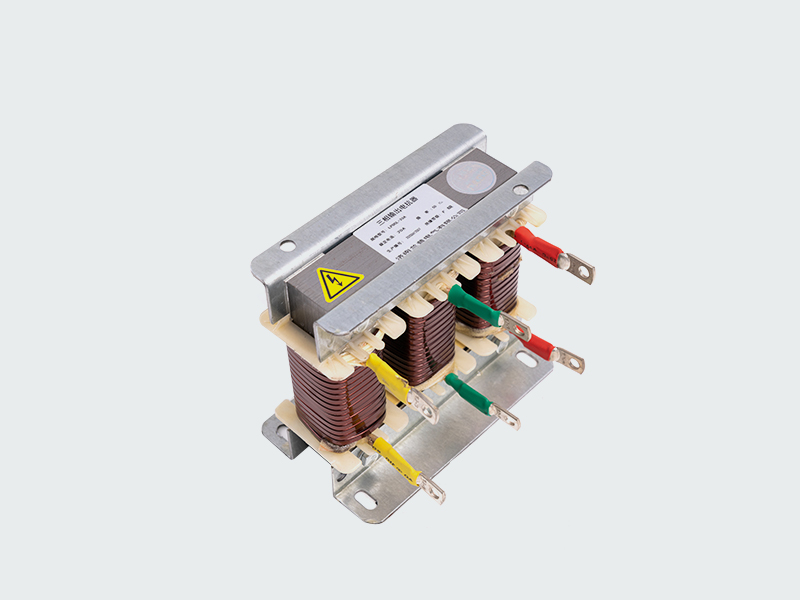

输入电抗器 LPACL​


变频器调速适配的进线电抗器

本产品采用优质进口矽钢片和优质铜线经先进工艺精制而成, 具有体积小;温升低;无噪音等特点。通常安装在变频器直流调速器的输入端,可以抑制变频器产生的谐波向电网传递,减少变频产生的谐波对其他原件的干扰,改善电网的质量,提高功率因数,并限制电网电压的异常波动和电网上的冲击电流, 平仰波形,减少对变频的影响


  • 电话:0531-85821510 / 81260215
  • 手机:13953163229 / 15953110800
  • 邮箱:lanpuele@163.com
  • 地址:山东省济南市天桥区新材料产业园区
性能特点
  • 降压电机的噪音,降低涡流耗

    降低输入高次谐汉波

    用于平滑滤波,降低瞬变电压dv/dt,延长电机寿命保护变频器内部的功率开关器件

  •

适用范围

  • 电源对其他设备有明显的干扰(干扰、过压)

    电源相间电压不平衡>额定电压1.8%

    阻抗极低的线路(动力变压器为变频器频定额定值的10倍多)  在一条线路上为减小线电流而安装的大量变频器

    使用cosΦ(功率因数)校正电容或功率因数校正单元

  •

    产品说明

    压降:2%~1%

    额定工作电压:660V/380V

    抗电强度:铁芯-绕组2500VAC/50Hz/10mA/60s无飞弧击穿; 绝缘电阻:铁芯-绕组1000VDC,绝缘值≧100MΩ

    电抗器噪音:小于35dB(与电抗器水平点1米测试) 温升小于60K、绝缘等级F级以上

    产品执行标准:IEC289:1987电抗器

    GB1094.6-2011电抗器(eqvIEC289:1987)

外观及安装尺寸
主要参数

规格型号

适配功率(KW)

额定电流(A)

压降

绝缘等级

外形尺寸(mm)L×H×D

安装尺寸(mm)K×E

孔径

LPACL-8

0.75(1.5)

8

2%-4%

F.H

150×80×140

75×60

6

LPACL-10

2.5

10

2%-4%

F.H

150×80×140

75×60

6

LPACL-10

3.7(4.0)

10

2%-4%

F.H

150×80×140

75×60

6

LPACL-15

5.5

15

2%-4%

F.H

150×80×140

75×60

6

LPACL-20

7.5

20

2%-4%

F.H

180×140×140

85×75

6

LPACL-30

11

30

2%-4%

F.H

180×140×140

80×70

6

LPACL-40

15

40

2%-4%

F.H

230×140×170

112×70

6

LPACL-50

18.5

50

2%-4%

F.H

230×140×170

112×70

6

LPACL-60

22

60

2%-4%

F.H

230×140×170

112×70

6

LPACL-80

30

80

2%-4%

F.H

230×150×170

112×70

6

LPACL-110

37

110

2%-4%

F.H

230×150×170

112×80

6

LPACL-120

45

120

2%-4%

F.H

230×150×170

112×80

6

LPACL-150

55

150

2%-4%

F.H

240×170×210

130×115

10

LPACL-200

75

200

2%-4%

F.H

240×170×210

130×115

10

LPACL-250

90

250

2%-4%

F.H

240×180×270

130×115

10

LPACL-280

110

280

2%-4%

F.H

240×180×270

130×115

10

LPACL-300

132

300

2%-4%

F.H

240×180×270

130×115

10

LPACL-400

160

400

2%-4%

F.H

320×230×230

190×130

10

LPACL-450

187

450

2%-4%

F.H

340×250×280

190×135

10

LPACL-500

200(220)

500

2%-4%

F.H

340×260×270

190×135

10

LPACL-600

250(280)

600

2%-4%

F.H

350×260×290

190×140

10

LPACL-800

315

800

2%-4%

F.H

350×270×310

190×140

10

LPACL-1000

400

1000

2%-4%

F.H

390×250×360

230×150

10
