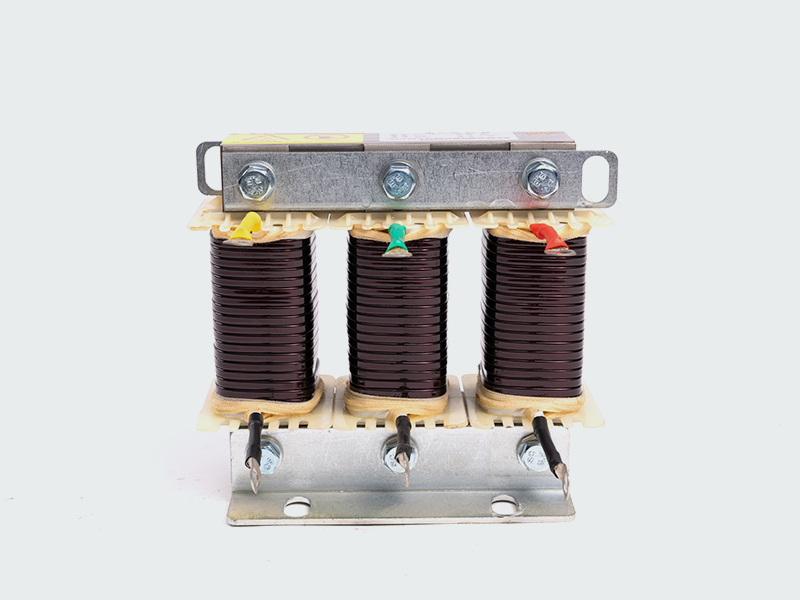

输出电抗器 LPOCL​


变频器调速适配的出线电抗器

本产品采用优质进口矽钢片和优质铜线经先进工艺精制而成,具有体积小;温升低;无噪音等特点。通常安装在变频器直流调速器的输出端,用于限制变频器与电机连接电缆的容性充电电流钝化变频器输出的PWM 波的电压上升率。提高功率因数,改善电网质量,平抑波形,是变频与电机之间的重要原件之一。


  • 电话:0531-85821510 / 81260215
  • 手机:13953163229 / 15953110800
  • 邮箱:lanpuele@163.com
  • 地址:山东省济南市天桥区新材料产业园区
性能特点
  • 降压电机的噪音,降低涡流耗

    降低输入高次谐汉波造成的漏电流

    用于平滑滤波,降低瞬变电压dv/dt,延长电机寿命保护变频器内部的功率开关器件

  •
  • 适用范围

    出线电抗器配套在变频器和电机之间使用,变频器和

    电机连接的电缆线较长时需要添加只出线电抗器,可以提高功率因数,降低电机的绝缘材料的温升,滤除电缆中谐波干扰,提高电机的使用寿命。

  •

    产品说明

    压降:2%~1%

    额定工作电压:660v/380v/50Hz

    抗电强度:铁芯-绕组2500VAC/50Hz/10mA/60s 无飞弧击穿;

    绝缘电阻:铁芯-绕组1000VDC,绝缘值≧100M瓯

    电抗器噪音:小于35dB(与电抗器水平点1米测试) 温升小于60K、绝缘等级F级以上

    产 品 执 行 标 准 : IEC289:1987电抗器

    GB1094.6-2011电抗器(eqvIEC289:1987)

外观及安装尺寸
主要参数

规格型号

适配功率(KW)

额定电流(A)

压降

绝缘等级

外形尺寸(mm)L×H×D

安装尺寸(mm)K×E

孔径

LPOCL-10

2.5

10

2%-4%

F.H

150×80×140

75×60

6

LPOCL-10

3.7(4.0)

10

2%-4%

F.H

150×80×140

75×60

6

LPOCL-15

5.5

15

2%-4%

F.H

150×80×140

75×60

6

LPOCL-20

7.5

20

2%-4%

F.H

180×140×140

85×75

6

LPOCL-30

11

30

2%-4%

F.H

180×140×140

80×70

6

LPOCL-40

15

40

2%-4%

F.H

230×140×170

112×70

6

LPOCL-50

18.5

50

2%-4%

F.H

230×140×170

112×70

6

LPOCL-60

22

60

2%-4%

F.H

230×140×170

112×70

6

LPOCL-80

30

80

2%-4%

F.H

230×150×170

112×70

6

LPOCL-110

37

110

2%-4%

F.H

230×150×170

112×80

6

LPOCL-120

45

120

2%-4%

F.H

230×150×170

112×80

6

LPOCL-150

55

150

2%-4%

F.H

240×170×210

130×115

10

LPOCL-200

75

200

2%-4%

F.H

240×170×210

130×115

10

LPOCL-250

90

250

2%-4%

F.H

240×180×270

130×115

10

LPOCL-280

110

280

2%-4%

F.H

240×180×270

130×115

10

LPOCL-300

132

300

2%-4%

F.H

240×180×270

130×115

10

LPOCL-400

160

400

2%-4%

F.H

320×230×230

190×130

10

LPOCL-450

187

450

2%-4%

F.H

340×250×280

190×135

10

LPOCL-500

200(220)

500

2%-4%

F.H

340×260×270

190×135

10

LPOCL-600

250(280)

600

2%-4%

F.H

350×260×290

190×140

10

LPOCL-800

315

800

2%-4%

F.H

350×270×310

190×140

10

LPOCL-1000

400

1000

2%-4%

F.H

390×250×360

230×150

10
